Düşük Güç
Pilli kart ve tag tasarımları için uygundur; yayın periyodu ile pil ömrü birlikte optimize edilir.
Otomasyon · Konum Katmanı
BLE Location Platform
Personel, forklift, palet, ekipman ve servis araçlarını tek bir konum ve kimlik katmanında birleştiren gerçek zamanlı konumlandırma altyapısı.
RSSI ile ekonomik bölge tespiti, AoA ile kritik alanlarda hassas X-Y konumlandırma ve CCTV + yapay zekâ ile ikinci bir doğrulama katmanı aynı BLE ağı üzerinde birlikte çalışır. Altyapı bir kez kurulduktan sonra yeni tag türleri ve yazılım modülleri aynı platforma eklenir. Bu sayfa, endüstriyel otomasyon çözümlerimizin konum katmanını ayrıntılı olarak anlatır.
- BLE RTLS
- AoA
- RSSI Zone
- Gateway / Locator
- Channel Sounding
- Forklift Güvenliği
- Tehlikeli Yakınlaşma
- CCTV + AI
- Kartsız İnsan Olayı
- Palet ve Ekipman
- Depo Sayımı
- Servis Aracı Gateway
- Saha Kalibrasyonu
01 RTLS ALTYAPISI
Fabrikanın ortak
Fabrikanın ortak
konum altyapısı

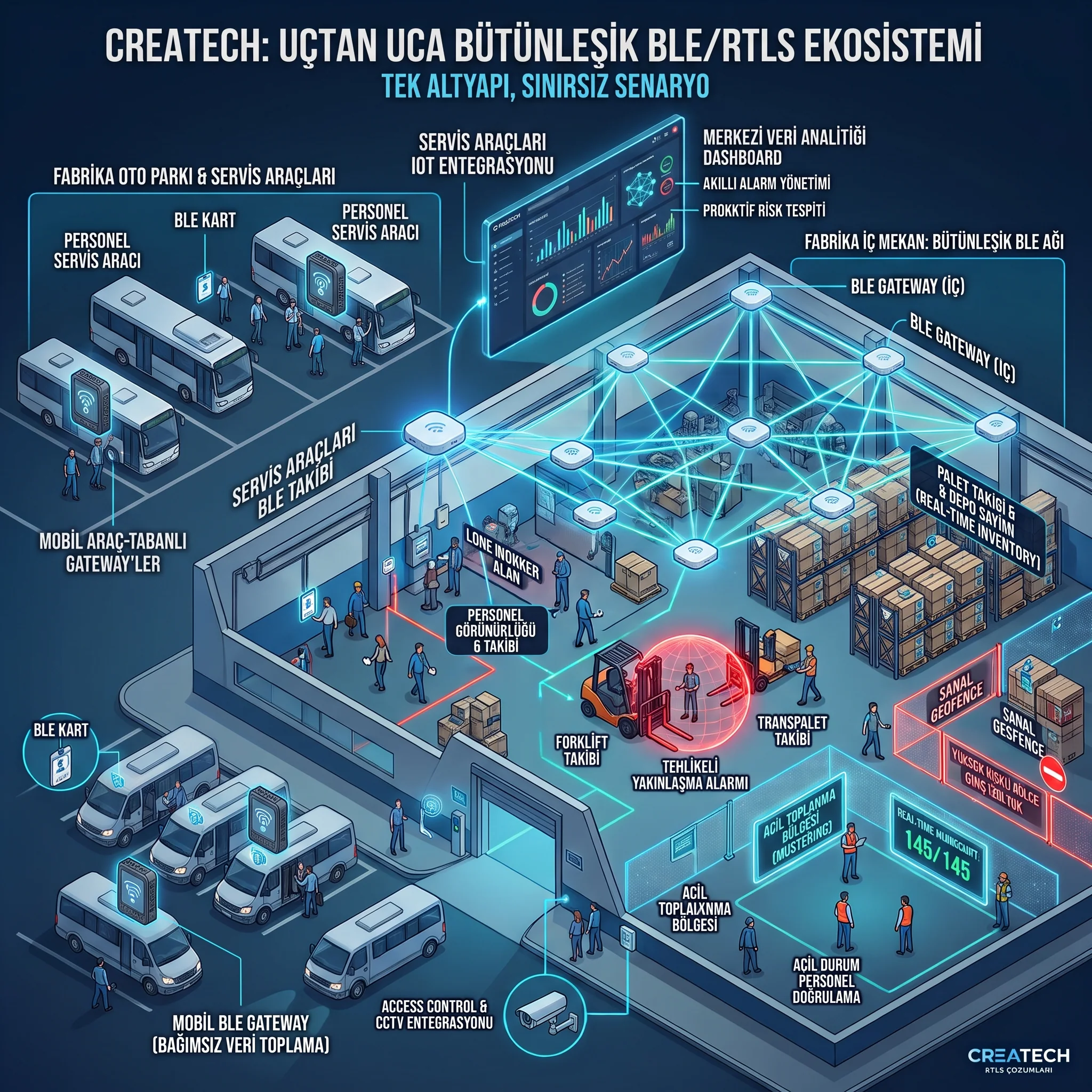

Fabrika, depo, personel, forklift, palet ve servis araçları için bütünleşik gerçek zamanlı konumlandırma altyapısı. Tek altyapı, çoklu kullanım, ölçeklenebilir mimari.
BLE RTLS (Real-Time Location System), personel, araç, ekipman ve varlıkların kapalı alanlarda gerçek zamanlı veya yakın gerçek zamanlı olarak konumlandırılmasını sağlar. BLE kart/tag yayınları sahadaki Gateway veya Locator cihazları tarafından alınır ve merkezi RTLS motorunda konum bilgisine dönüştürülür.
RTLS, tek bir personel takip uygulaması değil; farklı varlıkların aynı ağ üzerinde görünür hâle geldiği dijital bir altyapıdır. Aynı ağ üzerine yeni tag türleri ve yeni yazılım modülleri sonradan eklenebilir.
SAHA TESTİ · RTLS ARAYÜZÜ
Createch BLE Monitör ve BLE Tanımlama arayüzünden dört ekran: canlı izleme, sistem tanımları, acil durum tatbikatı ve geçmişe dönük iz analizi. Görüntüler demo veriyle çalışan simülasyon ortamına aittir.
Görselleri tam boyutta aç
Tesis planı üzerinde tüm etiketlerin anlık konumu ve gateway kapsama alanları. Sol panelde açık alarmlar ile bölge bazlı sayımlar, sağ panelde etiket listesi ve son görülme bilgisi yer alır.
Tesis krokisi üzerine bölgeler çizilir; kat, bölge türü ve kot bilgileri girilir. Lokatör, etiket, tür ve alarm kuralı tanımlarının tamamı aynı ekrandan yönetilir.
Acil durum veya tatbikat başlatıldığında toplanma bölgesine ulaşan ve hâlâ dışarıda olan personel sayısı süreyle birlikte izlenir. Pil düşük ve yetkisiz alan girişi alarmları aynı ekranda görülür.
Seçilen etiketin belirli bir zaman aralığındaki izi plan üzerine çizilir, zaman çubuğuyla ileri geri oynatılır. Bölge geçişleri süreleriyle listelenir; olay sonrası inceleme kayıt üzerinden yapılır.
-
01 · SAHA
BLE Kart / Tag
Personel, forklift, palet ve ekipman üzerindeki pilli yayın birimi.
-
02 · ALGILAMA
Gateway / Locator
Saha cihazları BLE yayınlarını alır ve merkeze iletir.
-
03 · İŞLEME
RTLS Engine
Yayınlar merkezi motorda konum bilgisine dönüştürülür.
-
04 · ÇIKTI
Harita & Alarm
Konum haritada görüntülenir, kural ihlallerinde alarm üretilir.
SAHA GÖRÜNTÜLERİ · UYGULAMA ÖRNEKLERİ
Konum katmanının sahadaki karşılığı: hareket hâlindeki bir aracın canlı takibi, kat planı üzerinde yoğunluk dağılımı ve konum verisinin kamera görüntüsüyle birlikte izlenmesi. Görseller referans kurulumlardan ve doğrulama düzeneklerinden alınmıştır.
Referans parkurda ilerleyen otonom araç, tavana monte BLE gateway'ler tarafından algılanır ve konumu dijital plan üzerinde gerçek zamanlı olarak işaretlenir. Konum doğruluğu ile gecikme bu tür düzeneklerde ölçülür.
Mağaza planı üzerine bindirilen konum bulutu, hangi reyon ve bölgelerde ne kadar süre geçirildiğini gösterir. Aynı veri; yerleşim planlaması, vardiya planlaması ve kampanya etkisinin ölçümü için kullanılabilir.
Personel, hasta ve ekipman konumları hem kat planı üzerinde hem de canlı kamera görüntüsü üzerinde işaretlenir. Operatör bir alarmı doğrulamak için ayrı ekranlar arasında geçiş yapmak zorunda kalmaz; konum ve görüntü katmanı tek arayüzde birleşir.
Esnek Kapsama
Zone tespiti ile hassas konum aynı projede birlikte kullanılabilir; her alana ihtiyacı kadar teknoloji.
Tek Kimlik
Aynı BLE kart fabrika, servis aracı ve diğer süreçlerde kullanılabilir; kimlik katmanı bölünmez.
RSSI VE AoA NEDEN BİRLİKTE?
RSSI tabanlı yaklaşım, “hangi bölümde veya bölgede?” sorusuna ekonomik cevap verir. AoA ise sinyalin geliş açısını ölçerek kritik alanlarda daha hassas X-Y konumlandırmaya imkân verir.
Böylece tüm fabrikayı pahalı AoA altyapısıyla donatmak yerine hibrit bir mimari kurulabilir.
TANITIM DOSYALARI · PDF İNDİR
BLE RTLS & AoA çözümünü anlatan tanıtım dosyaları Türkçe ve İngilizce olarak hazırlanmıştır. Genel tanıtım çözümü on sayfada özetler; teknik tanıtım ise faz farkı geometrisi, çok lokatörlü kestirim, saha mühendisliği kriterleri ve kabul testi kalemlerini ayrıntılı olarak ele alır.
TR Genel
Genel Tanıtım
Çözümün on sayfalık özeti: fabrika içi konum katmanı, lojistik ve teslimat, güvenlik ve yapay zekâ.
TR TeknikTeknik Tanıtım
Yirmi altı sayfalık ayrıntılı sürüm: AoA açı hesabı, locator geometrisi, saha mühendisliği ve kabul kriterleri.
EN OverviewOverview
The ten-page summary in English: the in-plant location layer, logistics and delivery, safety and AI.
EN TechnicalTechnical
The detailed twenty-six-page version in English: angle calculation, Locator geometry and acceptance criteria.
02 AoA · GELİŞ AÇISI
Angle of Arrival:
Angle of Arrival:
geliş açısıyla hassas konum
BLE sinyalinin anten dizisine hangi açıyla geldiğini ölçerek konum doğruluğunu artırır.
AoA Locator üzerindeki anten dizisi, BLE Direction Finding sinyalinin farklı antenlerde oluşturduğu faz farklarını analiz eder. I/Q örnekleri, anten geometrisi ve konum algoritmaları kullanılarak azimuth; uygun donanım ve kurulumlarda elevation bilgisi hesaplanabilir.
Birden fazla Locator'ın ölçtüğü açılar birlikte değerlendirilerek tag'in konumu tahmin edilir. Bu yaklaşım, yalnızca yakınlık bilgisinden daha yüksek mekânsal doğruluk sağlar.
-
01
BLE CTE
Direction Finding sinyali (Constant Tone Extension) yayınlanır.
-
02
Anten Dizisi
Locator antenlerinde oluşan faz farkları algılanır.
-
03
I/Q Örnekleri
Ham I/Q örnekleri anten geometrisiyle birlikte işlenir.
-
04
Açı Hesabı
Azimuth — uygun kurulumda elevation — bilgisi hesaplanır.

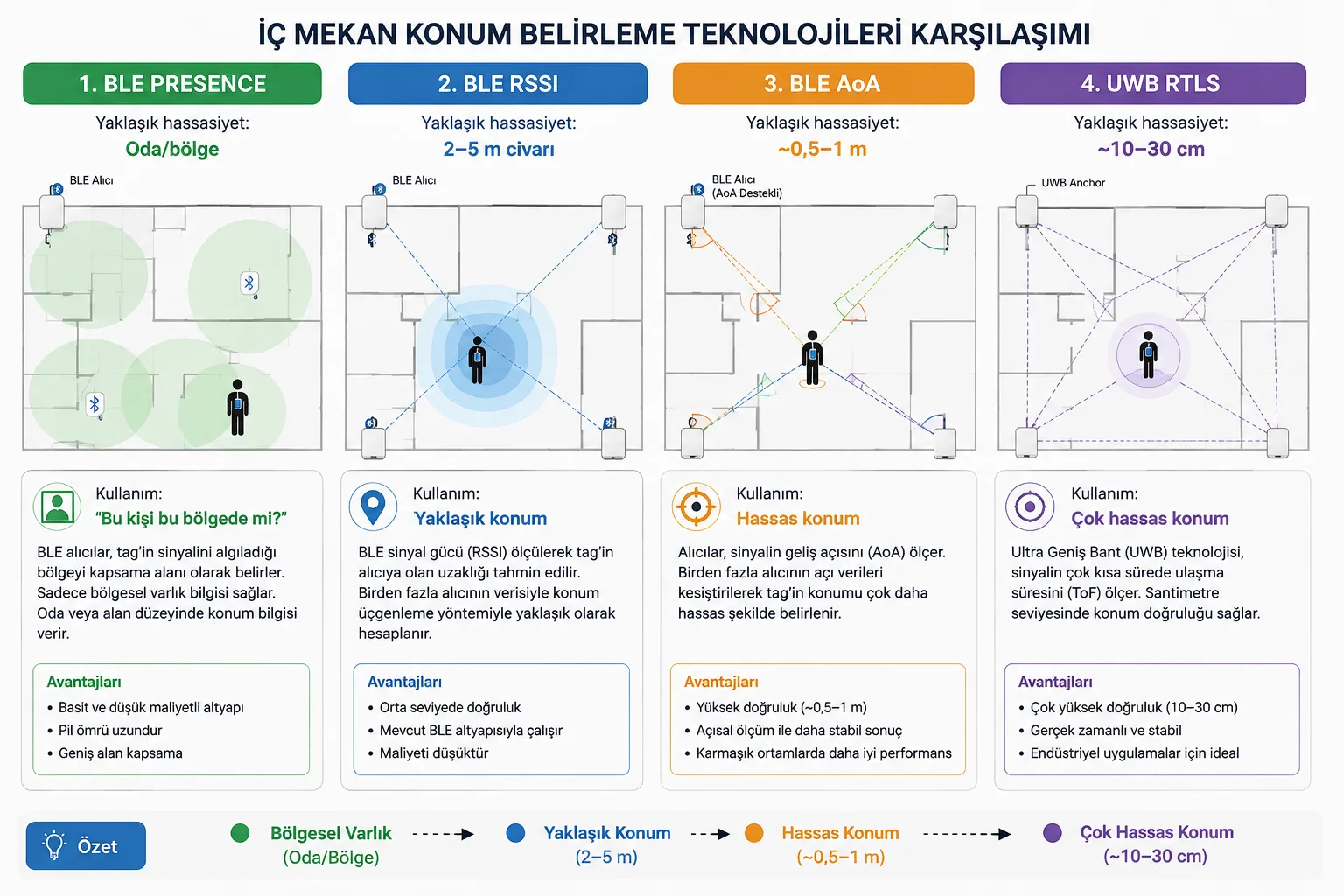

| Teknoloji | Ölçüm | Kullanım |
|---|---|---|
| BLE RSSI | Sinyal gücü | Zone / bölüm tespiti |
| BLE AoA | Geliş açısı | Hassas konumlandırma |
| Channel Sounding | Mesafe | Yeni nesil hassas ranging |
| UWB | Zaman / mesafe | Çok yüksek hassasiyet |
03 HİBRİT PLATFORM
Hibrit BLE
Hibrit BLE
Location Platform
Doğru alanda doğru ölçüm teknolojisi kullanılarak yatırım verimliliği yükseltilir.
Normal Alanlar
Ofis, yemekhane, genel depo: RSSI ile zone detection yeterli doğruluğu ekonomik biçimde sağlar.
Kritik Alanlar
Forklift yolları, üretim ve yükleme sahaları: AoA ile hassas X-Y konumlandırma devreye girer.
Mobil Alanlar
Servis araçları: araç içi BLE Gateway ve 4G/5G bağlantısı ile kapsama tesis dışına taşınır.
-
01
Personel / Tag
Kart ve tag yayınları sahada üretilir.
-
02
BLE Altyapı
Gateway ve Locator ağı yayınları toplar.
-
03
RSSI + AoA
Alanın ihtiyacına göre ölçüm yöntemi seçilir.
-
04
Createch Platform
Tüm veri tek platformda birleşir ve modüller eklenir.
BAŞLICA KULLANIM ALANLARI
- Personel takibi: Tesis içi bölge/konum, giriş-çıkış ve operasyon akışı.
- Forklift takibi: Konum, rota, yoğunluk ve kullanım analizi.
- Tehlikeli yakınlaşma: Personel-forklift mesafe, yön ve hız tabanlı risk kuralları.
- Palet ve ekipman: Son görülen konum, zaman ve alan bazlı envanter görünürlüğü.
- Depo sayımı: BLE etiketli varlıkların bölgesel otomatik kontrolüne destek.
- Ölçeklenebilirlik: BLE ağı kurulduktan sonra yeni tag türleri ve yazılım modülleri aynı platforma eklenebilir.
04 FORKLİFT GÜVENLİĞİ
Dinamik risk analizi:
Dinamik risk analizi:
yakınlık değil, yaklaşma vektörü
Yakınlık bilgisini hareket yönü ve hızla birleştirerek daha anlamlı güvenlik senaryoları kurulur.
Dikkat Bölgesi
Yaklaşma izlenir ve olay kaydı oluşturulabilir; müdahale gerekmeden önce veri toplanır.
Risk Bölgesi
Sürücü ve personel için uyarı üretilebilir; yaklaşma eşiği aşıldığında sistem devreye girer.
Kritik Bölge
Yüksek öncelikli alarm ve entegrasyon senaryosu; mevcut güvenlik sistemleriyle birlikte çalışır.
Sistem yalnızca forklift ile personel arasındaki mesafeyi değil; forkliftin hareket yönünü, hızını, personelin konumunu ve yaklaşma vektörünü birlikte değerlendirebilir. İleri seviye modelde TTC (Time To Collision) benzeri hesaplarla risk seviyesi dinamik hâle getirilebilir.
-
01
Konum
Forklift ve personel konumu eş zamanlı okunur.
-
02
Hız + Yön
Hareket vektörü konum geçmişinden türetilir.
-
03
Yaklaşma
Yaklaşma vektörü ve tahmini temas süresi hesaplanır.
-
04
Risk / Alarm
Risk seviyesine göre kayıt, uyarı veya alarm üretilir.
MÜHENDİSLİK NOTU
Safety-critical uygulamalarda merkezi RTLS; araç üzerindeki yerel sensör ve uyarı sistemlerini destekleyen tamamlayıcı bir katman olarak tasarlanmalıdır.
05 CCTV + AI
BLE altyapısını
BLE altyapısını
tamamlayan ikinci katman
Kartın taşınmadığı veya sinyalin bulunmadığı durumları görüntü analizi ile görünür hâle getiren tamamlayıcı yaklaşım.
CREATECH AR-GE TAMAMLAYICI YETENEĞİ
AR-GE ekibimizin geliştirdiği CCTV entegrasyonu ve yapay zekâ modelleri sayesinde, kamera görüntüsünde tespit edilen bir insanın bulunduğu bölgede eşleşen BLE personel kartı sinyali yoksa sistem bu durumu “kartsız insan” olayı olarak değerlendirebilir.
Böylece BLE RTLS'nin tek başına göremediği kart taşımama veya kart sinyalinin bulunmadığı senaryolar, görüntü analizi ile tamamlanır.
-
01
Kamera: İnsan Tespiti
Yapay zekâ modeli görüntüde insan varlığını tespit eder.
-
02
Bölge Eşleştirme
Kamera görüş alanı RTLS bölgesiyle eşleştirilir.
-
03
BLE Kart Sinyali?
Aynı bölgede kart sinyali olup olmadığı sorgulanır.
-
04
Kartsız İnsan Olayı
Eşleşme yoksa olay üretilir ve ilgililere iletilir.
CCTV + AI
İnsan varlığını ve ilgili kamera/bölge bilgisini tespit eder.
BLE RTLS
Bölgede bulunan personel kartlarının kimlik ve konum bilgisini sağlar.
Createch Kural Motoru
Yapay zekâ insan tespiti ile BLE kart varlığını zaman ve bölge bazında karşılaştırır.
Bu kabiliyet, BLE sisteminin alternatifi değildir. Aksine fiziksel dünyadaki insan varlığını kamera ile doğrulayarak RTLS altyapısını tamamlayan ikinci bir algılama katmanıdır. Projenin güvenilirliği, kart kullanım disiplinine tek başına bağımlı kalmaz.
06 KESİNTİSİZ KİMLİK
Fabrika + servis aracı:
Fabrika + servis aracı:
tek BLE kimliği
Personel kartı fabrika kapısından çıktığında işlevini kaybetmez.
Servis aracına yerleştirilen BLE Gateway, fabrikada kullanılan aynı personel kartını algılayabilir. Gateway, araç telemetri ünitesi veya 4G/5G bağlantısı üzerinden Createch Cloud'a veri gönderir.
Böylece personelin servis aracına binmesi, tesise ulaşması ve tesis içindeki konum akışı aynı dijital kimlik altında birleştirilebilir: servis doluluk analizi, ulaşım süreçleri, giriş/çıkış akışı ve tesis içi RTLS verisi tek platformda ilişkilendirilir.
-
01
BLE Personel Kartı
Fabrikada kullanılan kartın aynısı taşınır.
-
02
Servis Gateway
Araç içi Gateway kartı algılar ve kaydeder.
-
03
4G / 5G
Veri telemetri ünitesi veya mobil ağ ile iletilir.
-
04
Createch Cloud
Akış tesis içi RTLS verisiyle ilişkilendirilir.
07:31
Personel servis aracında algılandı.
07:54
Servis fabrika alanına ulaştı.
08:03
Personel üretim bölgesinde görüldü.
07 SAHA MÜHENDİSLİĞİ
Saha tasarımı ve
Saha tasarımı ve
mühendislik kriterleri
Gerçek doğruluk; RF ortamı, Locator geometrisi, montaj ve kalibrasyonla birlikte değerlendirilmelidir.
- Multipath: Metal raf, makine ve yüzeylerden kaynaklanan RF yansımaları ölçümü etkileyebilir.
- Locator geometrisi: Hassas alanlarda tag'in birden fazla Locator tarafından uygun açılardan görülmesi hedeflenir.
- Montaj: Anten yönü ve montaj yüksekliği kapsama geometrisini doğrudan etkiler.
- Kalibrasyon: Pilot alan üzerinde ölçüm noktalarıyla saha kalibrasyonu ve kabul testi yapılmalıdır.
- Tag yayın periyodu: Konum güncelleme hızı ile pil ömrü birlikte optimize edilmelidir.
- Hibrit kurulum: AoA yalnızca hassasiyetin iş değeri oluşturduğu alanlarda kullanılmalıdır.
PROJE YAKLAŞIMI
Hassasiyet taahhüdü; saha keşfi, RF analizi ve pilot kurulum sonucunda tanımlanmalıdır. Böylece teorik değer yerine gerçek fabrika koşullarına göre ölçülebilir kabul kriteri oluşturulur.
08 DİJİTAL ALTYAPI
Bir takip sistemi değil,
Bir takip sistemi değil,
dijital altyapı
Createch BLE Location Platform farklı operasyonları aynı konum ve kimlik katmanında birleştirir. Personel takibiyle başlayan altyapı; forklift güvenliği, palet ve ekipman takibi, depo sayımı, servis araçları ve CCTV/AI doğrulamasına genişleyebilir.
1 Altyapı
Fabrika ve mobil operasyonlarda ortak BLE ağı; yatırım tek bir probleme bağlı kalmaz.
Çoklu Varlık
Personel, forklift, palet ve ekipman aynı konum ve kimlik katmanında birleşir.
Tamamlayıcı AI
CCTV ile insan tespiti ve kartsız insan olayı; ikinci algılama katmanı devrede.
YAKLAŞIMIMIZ
Bugünün ihtiyacını çözerken, yarının kullanım senaryolarını aynı altyapı üzerinde çalıştırmak. Böylece yatırım tek bir probleme bağlı kalmaz.
09 NEDEN CREATECH
Neden Createch çözümlerini
Neden Createch çözümlerini
tercih etmelisiniz?
Yerli mühendislik gücü, sektörel deneyim ve ölçülebilir sonuç odaklı bir çalışma modeli.
Yerli AR-GE Gücü
Kendi bünyemizde faaliyet gösteren AR-GE merkezimiz aracılığıyla endüstrinin ihtiyaçlarına özel yenilikçi ve sürdürülebilir çözümler geliştiriyoruz.
Sektörel Uzmanlık
Sektördeki uzun yıllara dayanan deneyimimiz sayesinde sektör liderlerinin operasyonel ihtiyaçlarını yakından tanıyoruz.
Kesintisiz Destek
Uzman teknik ekibimiz, operasyonlarınızın sürekliliğini desteklemek amacıyla hızlı ve etkin hizmet sunar.
Ölçülebilir Sonuçlar
Sunulan çözümler operasyonel süreçlerde somut verimlilik artışı ve maliyet tasarrufu sağlayacak şekilde tasarlanmıştır.
10 İLETİŞİM
Sahayı görünür hâle getirin
Personel, forklift, palet ve ekipmanı aynı konum katmanında izleyin; tehlikeli yakınlaşmaları önceden görün, acil durumda kimin nerede olduğunu saniyeler içinde öğrenin. Saha keşfi, RF analizi ve pilot kurulumla başlayan bir yol haritası çıkarıyor, hassasiyet taahhüdünü gerçek fabrika koşullarında ölçüyoruz.
Detaylı bilgi, proje danışmanlığı ve demo talepleri için bizimle iletişime geçin. Teknik ekibimiz, tesisinize özel BLE konum çözümü sunmak için hazır.
